Kitl – Vratislavická Kyselka

Klient: Kitl s.r.o.
Doba trvání projektu: 10 dní
Lokace: Česká republika, Liberec / Vratislavice n. Nisou



Detaily projektu:

Pro našeho partnera v krásném historickém objektu Vratislavické Kyselky je rekonstrukce chátrající stavby naprosto nezbytná. Proto jsme se rozhodli pro 3D skenování a modelování celého objektu.

Přípravné práce rekonstrukce neomezily naše měření na čase ani na přesnosti.

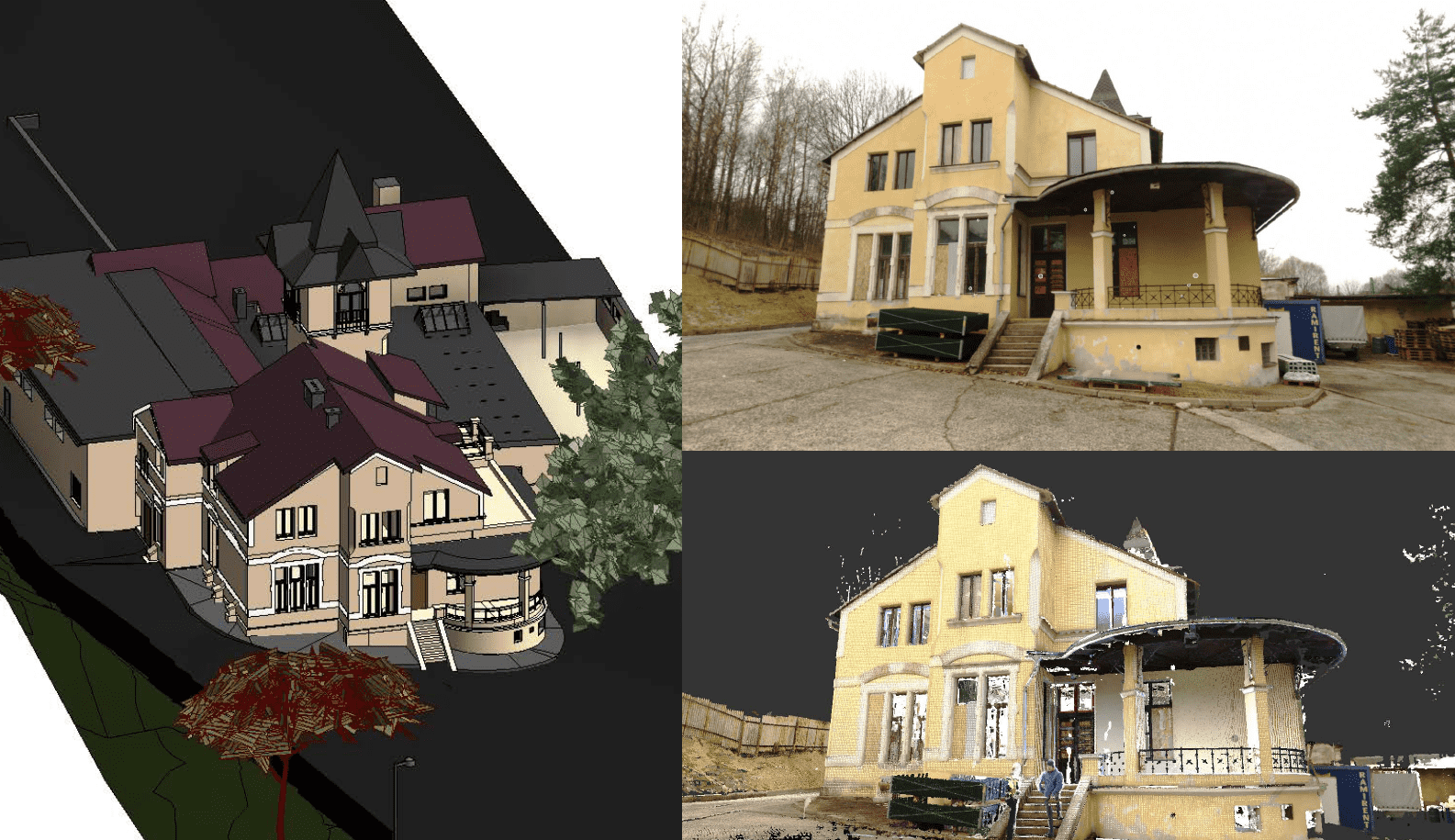

Po dokončení měření v terénu jsme vygenerovali mračno bodů, které bylo přeneseno jako .fls projekt (projekt Faro) do Autodesk Recap.



Toto mračno bodů posloužilo jako základ pro kontrolu kolizí, stejně jako inteligentní 3D model a šablona pro plánování.

Na jeho základě jsme vytvořili inteligentní BIM model obsahující nejdůležitější prvky, jako jsou stěny, podlahy, konstrukce, zábradlí a blízké okolí objektu.

Finální vzhled modelu odpovídá skutečnosti a použitým materiálům stavby.



Parametry:

  • Počet pozic/skenů: 83
  • Počet bodů: 767 103 673 bodů
  • Přesnost: 4,1 mm / 10 m
  • Doba skenování: 8 hodin
  • Doba modelování: 36 hodin
  • Doba registrace a čištění mračna bodů: 6 hodin
  • Použitý SW: Faro Scene a Autodesk Recap
